SISTEM INJEKSI BAHAN BAKAR PADA MOBIL


Sistem injeksi bahan bakar merupakan sistem bahan bakar yang proses pengabutan bahan bakarnya dengan metode diinjeksikan atau disemprotkan, hal ini berbeda dengan sistem karburator dimana pada sistem karburator proses pengabutan bahan bakar diakibatkan oleh hisapan akibat penurunan tekanan pada venturi karburator.

Sistem injeksi ini merupakan pilihan lain dari sistem karburator, terutama pada negara-negara yang mempunyai aturan yang ketat terhadap kondisi gas buang, hal ini dikarenakan sumber pencemaran udara lebih dari 75% disebabkan oleh kendaraan bermotor. Kelebihan sistem injeksi bahan bakar dibandingkan dengan sistem karburator antara lain:

1)     Pengabutan bahan bakar lebih baik, sehingga homogenitas campuran bahan bakar dengan udara lebih baik
2)     Komposisi campuran sesuai dengan putaran dan beban mesin, dengan menggunakan sensor dan kontrol elektronik komposisi campuran menjadi lebih presisi.

3)     Pembakaran lebih sempurna sehingga
a)      Bahan bakar lebih ekonomis, karena untuk jarak tempu yang sama dibutuhkan bahan bakar yang lebih sedikit.
b)     Tenaga mesin lebih besar karena pada ukuran silinder yang sama jumlah bahan bakar yang mampu dibakar lebih banyak.



c)      Emisi gas buang lebih rendah karena hampir semua bahan bakar habis terbakar.
A.   MACAM SISTEM INJEKSI BAHAN BAKAR

Sistem injeksi bahan bakar dapat diklasifikasikan menjadi:

1. Berdasarkan lokasi injektor
a. TBI (Throttle Body Injection)
Pada tipe ini injektor berada di throttle body atau venturi dengan jumlah injektor satu buah. Sistem ini disebut pula mono injection. Sistem injeksi tipe ini merupakan konsep awal aplikasi sistem injeksi pada motor bensin.


Gambar 1.Throttle Body Injection/ MonoInjection
b. MPI (Multi Point Injection)

Pada tipe ini injektor dipasang pada manifold mengarah ke katup masuk, jumlah injektor sejumlah silinder. Pada saat ini hampir semua sistem injeksi menggunakan konsep MPI.
Gambar 2. Multi Point Injection
c. GDI (Gasoline Direct Injection)

Pada tipe ini injektor dipasang di kepala silinder, injektor menyemprot ke ruang bakar, banyak injektor sejumlah silinder.
gambar 3.Gasoline Direct Injection

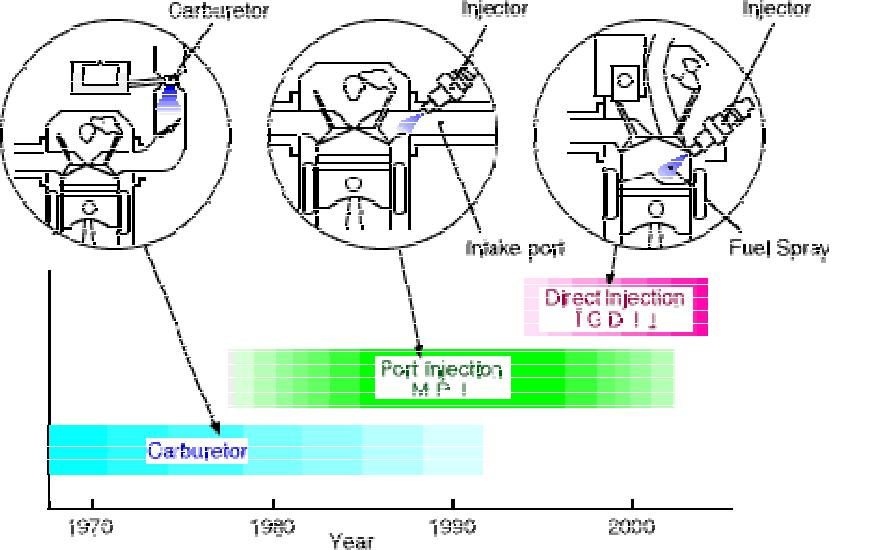

Perkembangan aplikasi sistem bahan bakar karburator, sistem injeksi bahan bakar MPI dan sistem injeksi bahan bakar GDI dapat digambarkan sebahai berikut:

Gambar 4. Perkembangan sistem bahan bakar motor bensin

2.   Berdasarkan Sistem Kontrolnya a. Kontrol Mekanik
Sistem injeksi bahan bakar motor bensin tipe K Jetronic merupakan sistem injeksi kontrol mekanik. Hurup K berasal dari kata “Kontinuierlich” artinya Continue / terus menerus. Pada sistem ini injektor menyemprotkan bensin secara terus-menerus dalam setiap saluran masuk silinder motor.
Pengontrolan jumlah injeksi bahan bakar ke setiap saluran masuk ditakar oleh plunyer pengontrol (control plunger) yang terletak di distributor bahan bakar dan pengontrolan udara dilakukan oleh air flow sensor. Sistem injeksi K-Jetronic digunakan pada beberapa kendaraan Eropa tahun 1980-an, contoh: Mercedes Benz serie : 280E dan 300 E tahun 80 – an.


Gambar 5. Sistem Injeksi K-Jetronic

Kontrol Elektronik (Electronic Fuel Injection (EFI))

Sistem injeksi motor bensin dengan kontrol elektronik pada saat ini paling banyak digunakan oleh mobil buatan Jepang seperti Suzuki, Mazda, Honda, Toyota , mobil buatan Eropa seperti AUDI, PEUGEOT , VOLVO , mobil buatan Amerika seperti Ford , Chrysler , GM maupun mobil buatan Korea seperti KIA, Hyundai, Daewoo.

Sistem injeksi kontrol elektronik/ EFI secara umum dikelompokkan menjadi 2 yaitu:

1).  L Jetronic

Kode L berasal dari bahasa Jerman “Luft” yang berarti udara. Pada EFI L Jetronic, kontrol injeksi dilakukan secara elektronik oleh Electronic Control Unit (ECU) berdasarkan jumlah udara yang masuk. Sensor untuk mengukur jumlah udara yang masuk ke dalam silinder adalah Air Flow Meter

2). D Jetronic

Kode D berasal dari bahasa Jerman “Drunk” yang berarti tekanan. Pada EFI D Jetronic, kontrol injeksi dilakukan secara elektronik oleh Electronic Control Unit (ECU) berdasarkan jumlah udara yang masuk. Sensor untuk mengukur jumlah udara yang masuk ke dalam silinder adalah Manifold Absolute Pressure Sensor (MAP Sensor).

Secara skematik perbedaan antara EFI-L jetronic dengan EFI-D Jetronic dapat dilihat pada gambar 6, skema EFI-L jetronic lebih detail pada gambar 7 dan skema EFI-D jetronic lebih detail pada gambar 8.


Gambar 6. Skema EFI D-Jetronic dan L-Jetronic


1.
Tangki BB
8.
Throttle
14. Water temp. Sensor
2.
Pompa BB
9.
Throttle Position sensor
15. Idle Speed Control
3.
Saringan BB
10.
Skerup penyetel idle
16. Crank sensor
4.
Pipa deliveri
11.
Penyetel CO
17. Kontak
5.
Regulator tekanan
12.
ECU
18. Ignition coil
6.
Injektor
13.
Injektor saat dingin
19. fuel pum relay
7.
Air Flow meter




Gambar 7. Skema EFI- L Jetronic


Gambar 8. Skema EFI- D Jetronic

-------------------------------------------------------------------------------------------------------------
(Moch.Solikin)
